Datensatz SBWSCHAD_DS

Schutzbauwerke Naturgefahrenprozess Wasser: Schadensbilder

Schlüsselwörter: Naturgefahren

Der Datensatz zeigt diejenigen Schadensbilder von Bauwerken, die während der Werkinspektion als schadhaft oder alarmierend beurteilt wurden. Schäden, die den Werkzustand über mehr als 5 Meter entlang eines linearen Schutzbauwerkes einschränken, werden entsprechend als Schadenbildabschnitt ausgewiesen.

Der Datensatz dient dazu, die im Rahmen der Werkinspektion festgestellte Einschränkungen des Zustandes zu verorten. Die festgestellten Einschränkungen werden mit Schadensbildern und Schadenbildabschnitten in den Zustandsklassen schadhaft (Zustandsklasse 3) und alarmierend (Zustandsklasse 4) auf dem Werk verortet. Die Schäden werden zusätzlich zu den Werkfotos mit mindestens einem Schadenfoto dokumentiert. Einschränkungen der Zustandsklasse 1 (einwandfrei) und 2 (mangelhaft) werden nicht speziell verortet.

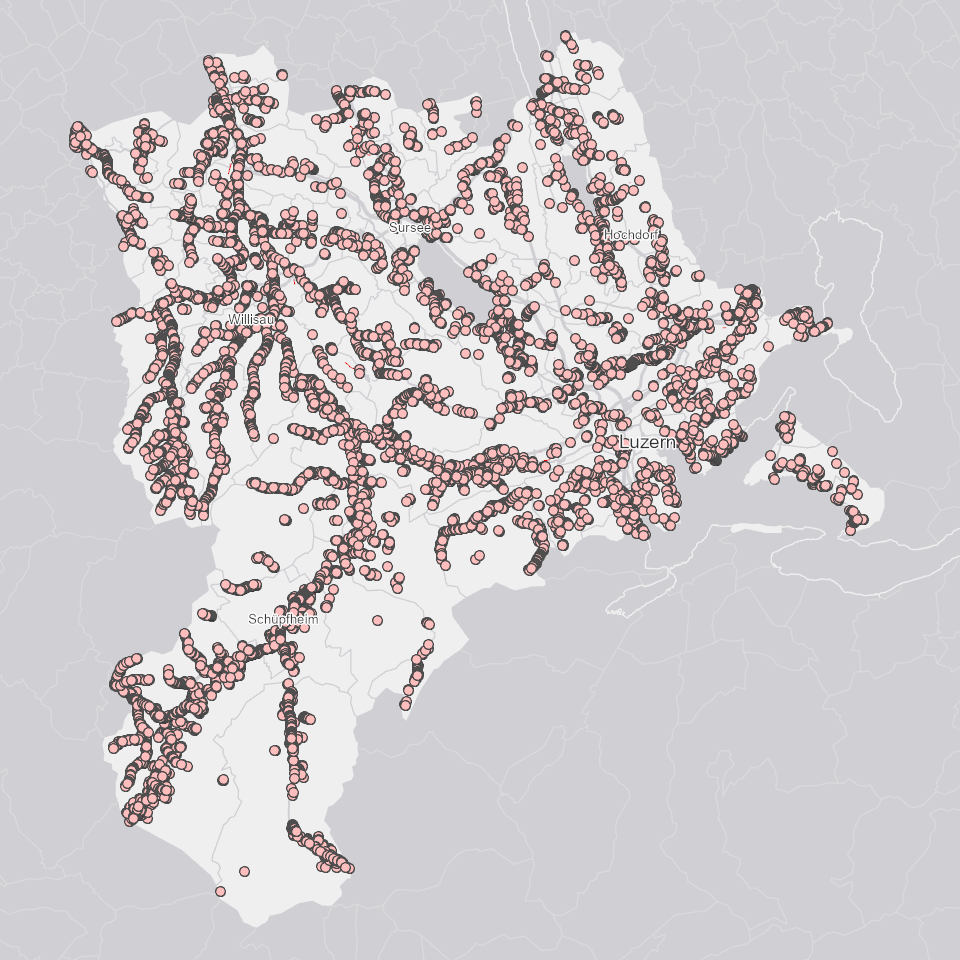

Vorschau
Inhalt
Die Inhalte eines Datensatzes können aus technischen Gründen (z.B. unterschiedliche Geometrien oder Auflösungen) auf mehrere Dateien (sog. Elemente) verteilt sein.

Punkte
ID SBWSCHAD_V1_PT
Elementtyp   Punkt , 33'232 Objekte
Nachführungsstand 13.09.2023
Attribut Alias (Typ) / Beschreibung
FELDDATUM Erhebungsdatum (Datum und Zeit)
KAMPAGNE_NR Feldkampagne (ganze Zahl 2 Bytes)
SB_BEWERTUNG Bewertung (codierte Werte)
Wert Bedeutung
1 Einwandfrei
2 Mangelhaft
3 Schadhaft
4 Alarmierend
5 Nicht beurteilbar
8 Infolge Werkart oder verwendetem Material für Werk nicht relevant.
9 Infolge einfacher Werkansprache nicht zustandsbestimmend.
10 Keine Angabe
SB_FOTO Schadenfoto (Zeichenkette max. 4096 Zeichen)
SB_NAME Bezeichnung (codierte Werte)
Wert Bedeutung
ax1 a-x-1: Einbindung Bauwerksohle
ax2 a-x-2: Seitliche Einbindung
ax3 a-x-3: Unterströmung
ax4 a-x-4: Umgehung des Bauwerks
ax5 a-x-5: Unplanmässige Hangbewegung
bx1 b-x-1: Erosion/Abrasion/Abtrag
bx2 b-x-2: Bauwerksbewegung (als Ganzes)
bx3 b-x-3: Sicherheitseinrichtungen
bbe1 b-be-1: Verwitterung/Abplatzung
bbe2 b-be-2: Durchfeuchtung/Durchströmung
bbe3 b-be-3: Verformung
bbe4 b-be-4: Bewuchs/Durchwurzelung
bbl1 b-bl-1: Verwitterung/Abplatzung/Fehlende Steine/Verfugung
bbl2 b-bl-2: Durchfeuchtung/Durchströmung
bbl3 b-bl-3: Verformung/Riss/Setzung/Bruch
bbl4 b-bl-4: Bewuchs/Durchwurzelung
be1 b-e-1: Oberflächenerosion
be2 b-e-2: Durchfeuchtung/Durchströmung
be3 b-e-3: Verformung/Riss/Setzung/Bruch
be4 b-e-4: Bewuchs/Durchwurzelung
be5 b-e-5: Aushöhlung durch Tiere
bh1 b-h-1: Verwitterung/Vermorschung
bh2 b-h-2: Durchfeuchtung/Durchströmung/Füllmaterial
bh3 b-h-3: Verformung/Riss/Setzung/Bruch
bh4 b-h-4: Bewuchs/Durchwurzelung
bs1 b-s-1: Korrosion tragender Teile
bs2 b-s-2: Deformation und Bruch tragender Teile
bs3 b-s-3: Ausrüstungsteile
fx7 f-x-7: Fehlende Speicherkapazität im Retentionsraum (Räumung)
kre1 k-re-1: Abstand/Ausgestaltung vor Engnis
WERK_NR Betroffenes Werk (Zeichenkette max. 4096 Zeichen)
WERKFOTO Werkfoto (Zeichenkette max. 4096 Zeichen)
WERKTYP Werktyp (codierte Werte)
Wert Bedeutung
w_so_raubettgerinne Raubettgerinne
w_so_blockrampe Blockrampe
w_so_sohlensicherung_bs Sohlensicherung mit Blockstein
w_so_pflaesterung Pflästerung
w_so_schale Schale
w_so_spezialsystem Spezialsystem
w_so_schwelle Schwelle
w_so_sperre Sperre
w_se_laengsverbau Längsverbau
w_se_drahtsteinkorb Drahtsteinkorb
w_se_rost Rost
w_se_buhne Buhne
w_us_damm Damm
w_us_schutzmauer Schutzmauer
w_rh_rueckhaltedamm Rückhalte-/Leitdamm
w_rh_wasserrueckhaltesperre Wasserrückhaltesperre
w_rh_uferdeckwerk Uferdeckwerk für Überfallsektion
w_rh_ruecklaufklappe Rücklaufklappe
w_rh_geschiebesperre Geschiebesperre
w_rh_geschiebesammler Geschiebesammler
w_rh_rechen Schwemmholzrechen
w_rh_schwemmholznetz Schwemmholznetz
w_rh_murgangnetz Murgangnetz
w_en_entlastungsbauwerk Entlastungsbauwerk
w_en_entlastungsstollen Entlastungsstollen
w_en_entlastungsgerinne Entlastungsgerinne/-mulde
w_en_uferdeckwerk Uferdeckwerk für Rückführung bei Entlastungskorridor
w_ev_murbrecher Murbrecher/-bremse
w_bd_einlaufbauwerk Ein-/Auslaufbauwerk
w_bd_wehr Wehr
w_bd_sandfang Sandfang/Absetzbecken
Linien
ID SBWSCHAD_V1_LI
Elementtyp   Polyline , 3'227 Objekte
Nachführungsstand 13.09.2023
Attribut Alias (Typ) / Beschreibung
FELDDATUM Erhebungsdatum (Datum und Zeit)
KAMPAGNE_NR Feldkampagne (ganze Zahl 2 Bytes)
SB_BEWERTUNG Bewertung (codierte Werte)
Wert Bedeutung
1 Einwandfrei
2 Mangelhaft
3 Schadhaft
4 Alarmierend
5 Nicht beurteilbar
8 Infolge Werkart oder verwendetem Material für Werk nicht relevant.
9 Infolge einfacher Werkansprache nicht zustandsbestimmend.
10 Keine Angabe
SB_FOTO_ANFANG Foto Abschnittanfang (Zeichenkette max. 4096 Zeichen)
SB_FOTO_ENDE Foto Abschnittende (Zeichenkette max. 4096 Zeichen)
SB_NAME Bezeichnung (codierte Werte)
Wert Bedeutung
ax1 a-x-1: Einbindung Bauwerksohle
ax2 a-x-2: Seitliche Einbindung
ax3 a-x-3: Unterströmung
ax4 a-x-4: Umgehung des Bauwerks
ax5 a-x-5: Unplanmässige Hangbewegung
bx1 b-x-1: Erosion/Abrasion/Abtrag
bx2 b-x-2: Bauwerksbewegung (als Ganzes)
bx3 b-x-3: Sicherheitseinrichtungen
bbe1 b-be-1: Verwitterung/Abplatzung
bbe2 b-be-2: Durchfeuchtung/Durchströmung
bbe3 b-be-3: Verformung
bbe4 b-be-4: Bewuchs/Durchwurzelung
bbl1 b-bl-1: Verwitterung/Abplatzung/Fehlende Steine/Verfugung
bbl2 b-bl-2: Durchfeuchtung/Durchströmung
bbl3 b-bl-3: Verformung/Riss/Setzung/Bruch
bbl4 b-bl-4: Bewuchs/Durchwurzelung
be1 b-e-1: Oberflächenerosion
be2 b-e-2: Durchfeuchtung/Durchströmung
be3 b-e-3: Verformung/Riss/Setzung/Bruch
be4 b-e-4: Bewuchs/Durchwurzelung
be5 b-e-5: Aushöhlung durch Tiere
bh1 b-h-1: Verwitterung/Vermorschung
bh2 b-h-2: Durchfeuchtung/Durchströmung/Füllmaterial
bh3 b-h-3: Verformung/Riss/Setzung/Bruch
bh4 b-h-4: Bewuchs/Durchwurzelung
bs1 b-s-1: Korrosion tragender Teile
bs2 b-s-2: Deformation und Bruch tragender Teile
bs3 b-s-3: Ausrüstungsteile
fx7 f-x-7: Fehlende Speicherkapazität im Retentionsraum (Räumung)
kre1 k-re-1: Abstand/Ausgestaltung vor Engnis
WERK_NR Betroffenes Werk (Zeichenkette max. 4096 Zeichen)
WERKFOTO_ANFANG Foto Werkanfang (Zeichenkette max. 4096 Zeichen)
WERKFOTO_ENDE Foto Werkende (Zeichenkette max. 4096 Zeichen)
WERKTYP Werktyp (codierte Werte)
Wert Bedeutung
w_so_raubettgerinne Raubettgerinne
w_so_blockrampe Blockrampe
w_so_sohlensicherung_bs Sohlensicherung mit Blockstein
w_so_pflaesterung Pflästerung
w_so_schale Schale
w_so_spezialsystem Spezialsystem
w_so_schwelle Schwelle
w_so_sperre Sperre
w_se_laengsverbau Längsverbau
w_se_drahtsteinkorb Drahtsteinkorb
w_se_rost Rost
w_se_buhne Buhne
w_us_damm Damm
w_us_schutzmauer Schutzmauer
w_rh_rueckhaltedamm Rückhalte-/Leitdamm
w_rh_wasserrueckhaltesperre Wasserrückhaltesperre
w_rh_uferdeckwerk Uferdeckwerk für Überfallsektion
w_rh_ruecklaufklappe Rücklaufklappe
w_rh_geschiebesperre Geschiebesperre
w_rh_geschiebesammler Geschiebesammler
w_rh_rechen Schwemmholzrechen
w_rh_schwemmholznetz Schwemmholznetz
w_rh_murgangnetz Murgangnetz
w_en_entlastungsbauwerk Entlastungsbauwerk
w_en_entlastungsstollen Entlastungsstollen
w_en_entlastungsgerinne Entlastungsgerinne/-mulde
w_en_uferdeckwerk Uferdeckwerk für Rückführung bei Entlastungskorridor
w_ev_murbrecher Murbrecher/-bremse
w_bd_einlaufbauwerk Ein-/Auslaufbauwerk
w_bd_wehr Wehr
w_bd_sandfang Sandfang/Absetzbecken
Kollektionen
Dieser Datensatz ist in folgenden Kollektionen (Datensammlungen) enthalten:
Schutzbauten Naturgefahren SBWXXXXX_COL
technische Informationen
anzeigen
Elemente
Punkte (SBWSCHAD_V1_PT)
Geo-Nummer SBWSCHAD_V1_PT
Z-Werte (Höhe) Nein
Linien (SBWSCHAD_V1_LI)
Geo-Nummer SBWSCHAD_V1_LI
Z-Werte (Höhe) Nein
M-Werte (Messwerte) Nein
Ausdehnung, Nachführung
Geographischer Bezug
Ymax:  1237423
Xmin:  2630122 Xmax:  2680340
Ymin:  1182897
Koordinatensystem CH1903+_LV95

Version 1
Revision (Zeitstand) 13.09.2023 (Revision 2)
Geplante Nachführungen Metadaten: bei Bedarf
Ressourcen: Benutzerdefiniert
Fortschrittsstatus Kontinuierliche Aktualisierung
Grundlagen AV-Daten, UP10
Sprache, Zeichensatz Deutsch (de-CH), UTF-8
Publikation
Zugangsberechtigung A: öffentlich
Nutzungsbedingungen Die Nutzung der Daten ist bewilligungs- und kostenpflichtig.


letzte Aktualisierung dieser Seite (Stand der Metadaten): 04.11.2023
