Metadaten Geoinformation
Datensatz LKSIASRO_DS

Schutzrohr

Schlüsselwörter: Gebäude und Anlagen, Leitung, Leitungskataster, Netzstruktur, Ver- und Entsorgung
Kategorie: Q2 Wasser- und Abfallsysteme

Linienobjekte und Beschriftungen der Schutzrohre für den Leitungskataster und die Werkinformationen

Der Leitungskataster und die Werkinformationen werden im passwortgeschützten Bereich des Raumdatenpools (Expertviewer) publiziert.

Schutzrohre dienen dem Schutz von empfindlichen Anlageteilen und Leitungen in kritischen Bereichen für ein bestimmtes Medium, z.B. bei Strassenunterquerungen. Schutzrohre werden in der Regel bei Rohrmedien modelliert.

Das Datenmodell der Schutzrohre ist SIA405_Schutzrohr_2012 (INTERLIS).

Spezifikationen Leitungskataster und Werkinformation Wasser, SIA 405 (Raumdatenpool Kanton Luzern)

Webseite SIA Geodaten Normen

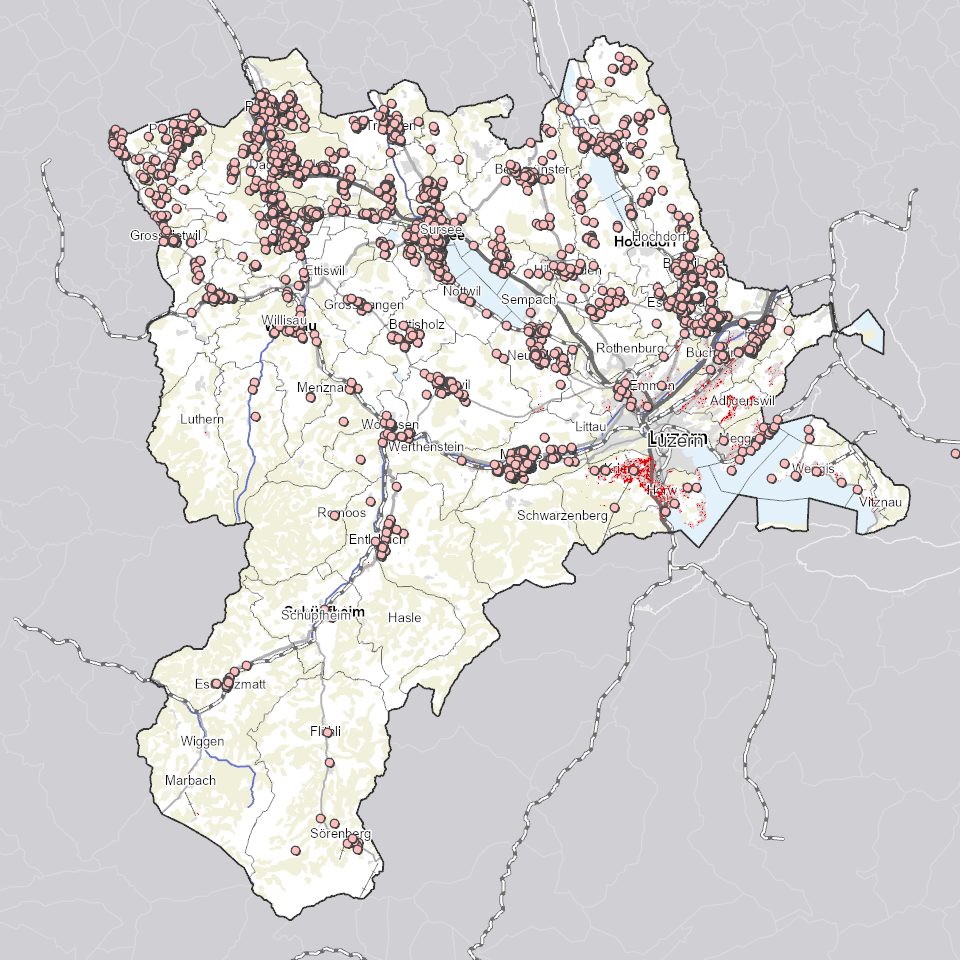

Vorschau
Inhalt
Die Inhalte eines Datensatzes können aus technischen Gründen (z.B. unterschiedliche Geometrien oder Auflösungen) auf mehrere Dateien (sog. Elemente) verteilt sein.

Linien
ID LKSIASRO_V2_LI
Beschrieb Werkinformationen Schutzrohr (Linien)
Elementtyp   Polyline
Nachführungsstand 02.05.2025
Attribut Alias (Typ) / Beschreibung
AUSSENDURCHMESSER Aussendurchmesser [mm] (natürliche Zahl 8 Bytes)
BEMERKUNG Bemerkung (Zeichenkette max. 4096 Zeichen)
CREABY Erstellt durch (Zeichenkette max. 4096 Zeichen)
Person oder Stelle, die zuständig ist für Erheben, Nachführen und Verwalten eines Datensatzes (in INTERLIS DATENHERR)
DATENLIEFERANT Datenlieferant (Zeichenkette max. 4096 Zeichen)
Person oder Stelle, die einen Transferdatensatz erzeugt
DATEOFCHNG Datum letzte Änderung (Datum und Zeit)
Datum der letzten Änderung am Objekt (Attribute und/oder Geometrie)
EIGENTUEMER Eigentümer (Zeichenkette max. 4096 Zeichen)
EINBAUJAHR Einbaujahr (ganze Zahl 2 Bytes)
LAGEBESTIMMUNG Lagebestimmung (codierte Werte)
Wert Bedeutung
2 ungenau
3 geortet
99 unbekannt
1 genau
MATERIAL Material (codierte Werte)
Wert Bedeutung
1 Kunststoff Polyethylen
2 Kunststoff Polyvinylchlorid
3 Stahl
4 Guss duktil
5 Grauguss
6 Beton
99 unbekannt
NAME_NUMMER Name Nummer (Zeichenkette max. 4096 Zeichen)
sprechende Identifikation
NENNWEITE Nennweite [mm] (Zeichenkette max. 4096 Zeichen)
OBJ_ID Objektidentifikation (Zeichenkette max. 4096 Zeichen)
eindeutige Objektidentifikation, in INTERLIS zusätzlich redundant als Attribut modelliert
STATUS Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
UEBERDECKUNG Überdeckung [m] (natürliche Zahl 8 Bytes)
ZUSTAND Zustand (Zeichenkette max. 4096 Zeichen)
FILENAME Filename (Zeichenkette max. 4096 Zeichen)
Punkte
ID LKSIASRO_V2_PT
Beschrieb Werkinformationen Schutzrohr: Beschriftungen
Elementtyp   Punkt
Nachführungsstand 02.05.2025
Attribut Alias (Typ) / Beschreibung
BEMERKUNG Bemerkung (Zeichenkette max. 4096 Zeichen)
FILENAME Filename (Zeichenkette max. 4096 Zeichen)
HALI Textausirchtung horizontal (codierte Werte)
Wert Bedeutung
1 Left
2 Center
3 Right
ORI Orientierung Name [°] (natürliche Zahl 8 Bytes)
PLANTYP Plantyp (codierte Werte)
Wert Bedeutung
1 Leitungskataster
2 Werkplan
3 Übersichtsplan
TEXT_INH Textinhalt (Zeichenkette max. 4096 Zeichen)
VALI Textausrichtung vertikal (codierte Werte)
Wert Bedeutung
1 Top
2 Cap
3 Half
4 Base
5 Bottom
Kollektionen
Dieser Datensatz ist in folgenden Kollektionen (Datensammlungen) enthalten:
Werkinformationen Wasser WIWASXXX_COL
Leitungskataster Elektrizität LKMAPELE_COL
Leitungskataster Kommunikation LKMAPKOM_COL
technische Informationen
anzeigen
Elemente
Linien (LKSIASRO_V2_LI)
Geo-Nummer LKSIASRO_V2_LI
Z-Werte (Höhe) Nein
M-Werte (Messwerte) Nein
Punkte (LKSIASRO_V2_PT)
Geo-Nummer LKSIASRO_V2_PT
Z-Werte (Höhe) Nein
Ausdehnung, Nachführung
Geographischer Bezug
Ymax:  1236680
Xmin:  2629869 Xmax:  2686306
Ymin:  1185029
Koordinatensystem CH1903+_LV95

Version 2
Revision (Zeitstand) 02.05.2025 (Revision 721)
Geplante Nachführungen Metadaten: bei Bedarf
Ressourcen: Laufend
Fortschrittsstatus Kontinuierliche Aktualisierung
Grundlagen AV-Daten, UP10
Sprache, Zeichensatz Deutsch (de-CH), UTF-8
Publikation
Zugangsberechtigung B: beschränkt öffentlich
Nutzungsbedingungen "> beschränkt öffentlich
Datenstände Interlis
anzeigen
Dies ist ein zusammengesetztes Datenprodukt welches dezentral bewirtschaftet wird. Für dieses Datenprodukt ist unter models.geo.lu.ch ein Interlis-Datenmodell verfügbar.
Gemeinde Dateiname Format Zuletzt aktualisiert
kstr-ktlu_sra.xtf INTERLIS 2 (.xtf) 05.02.2023
Adligenswil a_adli_srw.xtf INTERLIS 2 (.xtf) 20.01.2025
Aesch b_aesc_srw.xtf INTERLIS 2 (.xtf) 18.01.2025
Alberswil d_albe_srw.xtf INTERLIS 2 (.xtf) 29.03.2022
Altbüron d_altb_sra.xtf INTERLIS 2 (.xtf) 17.04.2025
Altbüron d_altb_srw.xtf INTERLIS 2 (.xtf) 16.04.2025
Altishofen d_eber_srw.xtf INTERLIS 2 (.xtf) 21.03.2025
Altishofen d_alti_srw.xtf INTERLIS 2 (.xtf) 21.09.2024
Altishofen d_alti_sra.xtf INTERLIS 2 (.xtf) 25.04.2025
Ballwil b_ball_srw.xtf INTERLIS 2 (.xtf) 23.01.2025
Beromünster c_gunz_sra.xtf INTERLIS 2 (.xtf) 15.01.2024
Beromünster c_neud_srw.xtf INTERLIS 2 (.xtf) 21.03.2025
Beromünster c_bero_sra.xtf INTERLIS 2 (.xtf) 15.01.2024
Beromünster c_bero_srw.xtf INTERLIS 2 (.xtf) 15.01.2024
Buchrain b_bucr_srw.xtf INTERLIS 2 (.xtf) 19.03.2025
Buttisholz c_butt_srw.xtf INTERLIS 2 (.xtf) 03.04.2025
Buttisholz c_butt_sra.xtf INTERLIS 2 (.xtf) 10.05.2021
Dagmersellen d_dagm_srw.xtf INTERLIS 2 (.xtf) 01.05.2025
Dagmersellen d_dagm_sra.xtf INTERLIS 2 (.xtf) 15.11.2023
Dagmersellen d_dagm_srw_01.xtf INTERLIS 2 (.xtf) 06.08.2024
Dierikon b_dier_srw.xtf INTERLIS 2 (.xtf) 20.01.2025
Doppleschwand e_dopp_srw.xtf INTERLIS 2 (.xtf) 24.12.2024
Ebikon a_ebik_srw.xtf INTERLIS 2 (.xtf) 20.01.2025
Egolzwil d_egol_srw.xtf INTERLIS 2 (.xtf) 12.04.2025
Egolzwil d_egol_sra.xtf INTERLIS 2 (.xtf) 02.10.2023
Eich c_eich_sra.xtf INTERLIS 2 (.xtf) 12.02.2025
Eich c_eich_srw.xtf INTERLIS 2 (.xtf) 02.02.2024
Emmen a_emme_srw.xtf INTERLIS 2 (.xtf) 02.04.2025
Entlebuch e_entl_srw.xtf INTERLIS 2 (.xtf) 18.04.2025
Entlebuch e_entl_sra.xtf INTERLIS 2 (.xtf) 21.04.2024
Entlebuch e_entl_srw_01.xtf INTERLIS 2 (.xtf) 17.09.2022
Ermensee b_erme_srw.xtf INTERLIS 2 (.xtf) 13.03.2025
Eschenbach b_esen_srw_01.xtf INTERLIS 2 (.xtf) 27.03.2025
Eschenbach b_esen_srw.xtf INTERLIS 2 (.xtf) 24.12.2024
Escholzmatt-Marbach e_esma_srw.xtf INTERLIS 2 (.xtf) 31.03.2023
Escholzmatt-Marbach e_marb_srw.xtf INTERLIS 2 (.xtf) 31.03.2023
Escholzmatt-Marbach e_esma_srf.xtf INTERLIS 2 (.xtf) 02.02.2024
Fischbach d_fisb_srw.xtf INTERLIS 2 (.xtf) 14.12.2024
Flühli e_flue_srw.xtf INTERLIS 2 (.xtf) 08.02.2024
Geuensee c_geue_sra.xtf INTERLIS 2 (.xtf) 15.01.2024
Geuensee c_geue_srw.xtf INTERLIS 2 (.xtf) 02.02.2024
Greppen b_grep_srw.xtf INTERLIS 2 (.xtf) 24.12.2023
Grossdietwil d_grdi_srw.xtf INTERLIS 2 (.xtf) 18.10.2024
Grosswangen c_grwa_srw.xtf INTERLIS 2 (.xtf) 17.12.2024
Hasle e_hasl_srw.xtf INTERLIS 2 (.xtf) 06.03.2025
Hasle e_hasl_srf.xtf INTERLIS 2 (.xtf) 26.07.2024
Hergiswil d_herg_srw.xtf INTERLIS 2 (.xtf) 09.10.2023
Hildisrieden c_hild_srw.xtf INTERLIS 2 (.xtf) 18.04.2025
Hitzkirch b_mose_srw.xtf INTERLIS 2 (.xtf) 18.01.2025
Hitzkirch b_altw_srw.xtf INTERLIS 2 (.xtf) 14.06.2024
Hitzkirch b_gelf_srw.xtf INTERLIS 2 (.xtf) 11.10.2024
Hitzkirch b_haem_srw.xtf INTERLIS 2 (.xtf) 24.12.2024
Hitzkirch b_rets_srw.xtf INTERLIS 2 (.xtf) 21.12.2023
Hitzkirch b_sulz_srw.xtf INTERLIS 2 (.xtf) 24.12.2024
Hitzkirch b_hitz_srw.xtf INTERLIS 2 (.xtf) 31.01.2025
Hitzkirch b_hitz_srw_03.xtf INTERLIS 2 (.xtf) 21.12.2023
Hohenrain b_hohe_srw_02.xtf INTERLIS 2 (.xtf) 13.03.2025
Hohenrain b_hohe_srw_03.xtf INTERLIS 2 (.xtf) 21.12.2023
Hohenrain b_hohe_srw_06.xtf INTERLIS 2 (.xtf) 21.12.2023
Hohenrain b_hohe_srw_08.xtf INTERLIS 2 (.xtf) 06.10.2024
Hohenrain b_hohe_srw_01.xtf INTERLIS 2 (.xtf) 13.12.2024
Horw a_horw_srk.xtf INTERLIS 2 (.xtf) 10.01.2025
Horw a_horw_srw.xtf INTERLIS 2 (.xtf) 10.01.2025
Inwil b_inwi_srw_01.xtf INTERLIS 2 (.xtf) 05.04.2025
Inwil b_inwi_srw.xtf INTERLIS 2 (.xtf) 03.04.2024
Knutwil c_knut_srw.xtf INTERLIS 2 (.xtf) 18.01.2025
Kriens a_krie_srw.xtf INTERLIS 2 (.xtf) 10.01.2025
Luthern d_luth_srw.xtf INTERLIS 2 (.xtf) 06.07.2020
Malters e_malt_srw.xtf INTERLIS 2 (.xtf) 16.04.2025
Malters e_malt_srw_01.xtf INTERLIS 2 (.xtf) 26.09.2023
Malters e_malt_srf.xtf INTERLIS 2 (.xtf) 24.04.2025
Mauensee c_maue_srw.xtf INTERLIS 2 (.xtf) 20.02.2024
Mauensee c_maue_sra.xtf INTERLIS 2 (.xtf) 18.12.2023
Meggen b_megg_srw.xtf INTERLIS 2 (.xtf) 10.04.2025
Menznau d_menz_srw.xtf INTERLIS 2 (.xtf) 24.01.2022
Nebikon d_nebi_srw.xtf INTERLIS 2 (.xtf) 02.10.2024
Nebikon d_nebi_sra.xtf INTERLIS 2 (.xtf) 05.01.2023
Neuenkirch c_neue_srw_01.xtf INTERLIS 2 (.xtf) 26.04.2024
Neuenkirch c_neue_srw.xtf INTERLIS 2 (.xtf) 19.03.2025
Nottwil c_nott_sra.xtf INTERLIS 2 (.xtf) 15.01.2024
Oberkirch c_ober_srf.xtf INTERLIS 2 (.xtf) 14.12.2022
Oberkirch c_ober_srw.xtf INTERLIS 2 (.xtf) 28.03.2025
Oberkirch c_ober_sra.xtf INTERLIS 2 (.xtf) 15.01.2024
Pfaffnau d_pfaf_srw.xtf INTERLIS 2 (.xtf) 28.03.2025
Pfaffnau d_pfaf_srw_02.xtf INTERLIS 2 (.xtf) 26.10.2023
Pfaffnau d_pfaf_sra.xtf INTERLIS 2 (.xtf) 30.03.2025
Rain b_rain_srw.xtf INTERLIS 2 (.xtf) 03.04.2025
Reiden d_reid_srw_01.xtf INTERLIS 2 (.xtf) 01.05.2025
Reiden d_reid_srw.xtf INTERLIS 2 (.xtf) 24.12.2024
Reiden d_reid_sra.xtf INTERLIS 2 (.xtf) 24.12.2024
Rickenbach c_rick_srw_03.xtf INTERLIS 2 (.xtf) 26.04.2023
Rickenbach c_rick_srw.xtf INTERLIS 2 (.xtf) 31.10.2024
Roggliswil d_rogg_srw.xtf INTERLIS 2 (.xtf) 09.11.2024
Romoos e_romo_srw.xtf INTERLIS 2 (.xtf) 21.04.2024
Root b_root_srw.xtf INTERLIS 2 (.xtf) 22.03.2025
Root b_root_srw_01.xtf INTERLIS 2 (.xtf) 20.12.2022
Ruswil e_rusw_srw.xtf INTERLIS 2 (.xtf) 17.01.2025
Ruswil e_rusw_sra.xtf INTERLIS 2 (.xtf) 27.09.2024
Römerswil b_roem_srw_02.xtf INTERLIS 2 (.xtf) 11.03.2025
Römerswil b_roem_srw_01.xtf INTERLIS 2 (.xtf) 24.12.2024
Römerswil b_roem_srw_03.xtf INTERLIS 2 (.xtf) 21.12.2023
Schenkon c_senk_sra.xtf INTERLIS 2 (.xtf) 06.03.2025
Schlierbach c_slie_srw.xtf INTERLIS 2 (.xtf) 01.03.2025
Schlierbach c_slie_sra.xtf INTERLIS 2 (.xtf) 15.01.2024
Schongau b_song_srw_01.xtf INTERLIS 2 (.xtf) 24.12.2024
Schötz d_soet_sra.xtf INTERLIS 2 (.xtf) 01.05.2025
Schötz d_soet_srw.xtf INTERLIS 2 (.xtf) 01.05.2025
Schötz d_ohms_srw.xtf INTERLIS 2 (.xtf) 28.03.2025
Schüpfheim e_suep_srw.xtf INTERLIS 2 (.xtf) 08.02.2025
Sempach c_semp_sra.xtf INTERLIS 2 (.xtf) 12.02.2025
Sursee c_surs_srf.xtf INTERLIS 2 (.xtf) 12.02.2025
Sursee c_surs_sra.xtf INTERLIS 2 (.xtf) 28.03.2025
Sursee c_surs_srw.xtf INTERLIS 2 (.xtf) 12.02.2025
Triengen c_trie_srw.xtf INTERLIS 2 (.xtf) 12.02.2025
Triengen c_trie_srw_04.xtf INTERLIS 2 (.xtf) 24.11.2023
Triengen c_trie_srf.xtf INTERLIS 2 (.xtf) 05.01.2023
Triengen c_trie_sra.xtf INTERLIS 2 (.xtf) 12.02.2025
Udligenswil b_udli_srw.xtf INTERLIS 2 (.xtf) 22.01.2025
Vitznau b_vitz_srw.xtf INTERLIS 2 (.xtf) 28.02.2025
Wauwil d_wauw_srw.xtf INTERLIS 2 (.xtf) 13.03.2025
Weggis b_wegg_srw.xtf INTERLIS 2 (.xtf) 28.02.2025
Weggis b_wegg_srw_02.xtf INTERLIS 2 (.xtf) 23.08.2024
Werthenstein e_wert_srw.xtf INTERLIS 2 (.xtf) 05.02.2023
Wikon d_wiko_srw.xtf INTERLIS 2 (.xtf) 01.05.2025
Willisau d_wils_srw.xtf INTERLIS 2 (.xtf) 23.10.2024
Wolhusen e_wolh_srw_01.xtf INTERLIS 2 (.xtf) 13.06.2024
Wolhusen e_wolh_srw.xtf INTERLIS 2 (.xtf) 02.11.2024
Zell d_zell_srw.xtf INTERLIS 2 (.xtf) 10.02.2025


letzte Aktualisierung dieser Seite (Stand der Metadaten): 26.04.2025
