Metadaten Geoinformation
Datensatz LKMAPGAS_DS

Leitungskataster Gas

Schlüsselwörter: Energie, Gebäude und Anlagen, Leitung, Leitungskataster, Netzstruktur, Ver- und Entsorgung, 3D
Kategorie: Q1 Energie
Flächen-, Längen- und Punktobjekte (inkl. Beschriftungen) des Leitungskatasters Gas

Der Leitungskataster beinhaltet alle Leitungswerke der Medien Abwasser, Elektrizität, Fernwärme, Gas, Kommunikation und Wasser. Er bietet eine Übersicht über die ober- und unterirdischen Leitungen, Trassen und die zugehörigen baulichen Objekte

Der Leitungskataster Gas ist im passwortgeschützten Bereich des Raumdatenpools (Expertviewer) eingebunden und kann nur von den dafür berechtigten Benutzer eingesehen werden. Der Leitungskatasters Gas basiert auf dem Modell SIA405_LKMap_2015_LV95 (INTERLIS).

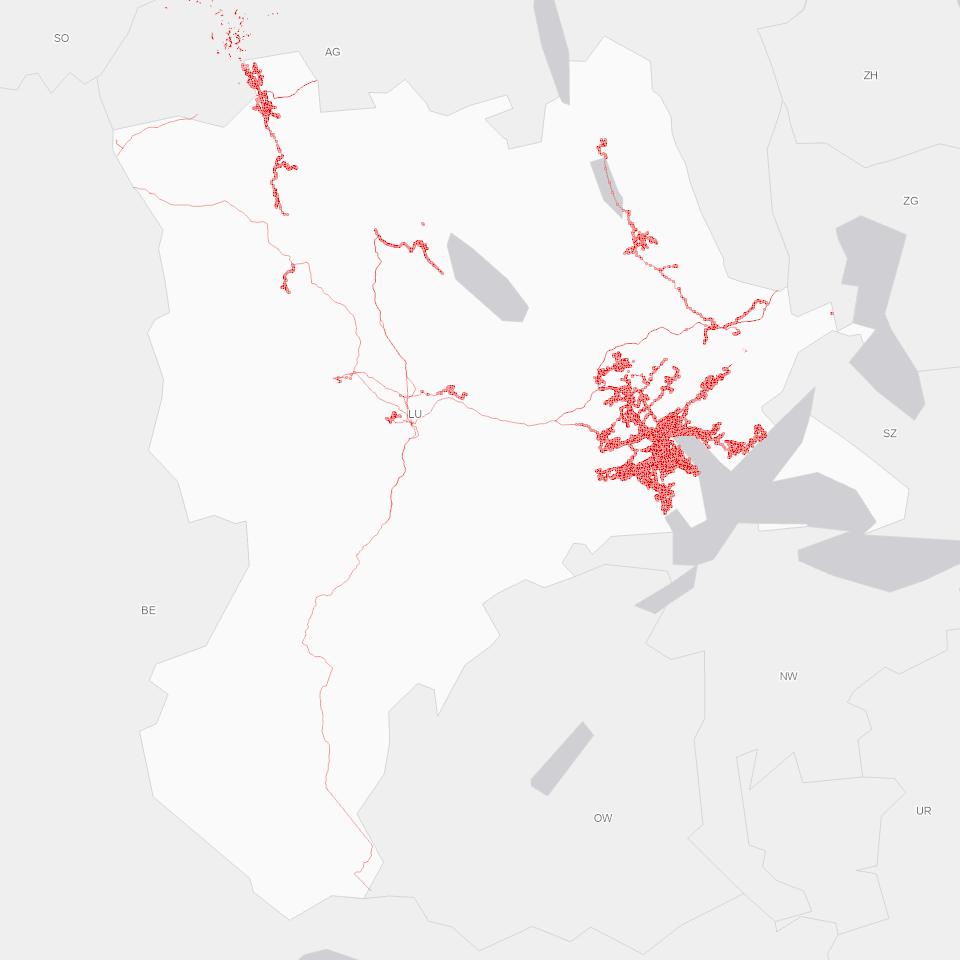

Vorschau
Inhalt
Die Inhalte eines Datensatzes können aus technischen Gründen (z.B. unterschiedliche Geometrien oder Auflösungen) auf mehrere Dateien (sog. Elemente) verteilt sein.

Linien
ID LKMAPGAS_V2_LI
Beschrieb Leitungskataster Gas (Linien)
Elementtyp   Polyline
Nachführungsstand 27.04.2025
Attribut Alias (Typ) / Beschreibung
BREITE Breite [mm] (natürliche Zahl 8 Bytes)
CREABY Erstellt durch (Zeichenkette max. 4096 Zeichen)
Person oder Stelle, die zuständig ist für Erheben, Nachführen und Verwalten eines Datensatzes (in INTERLIS DATENHERR)
DATENLIEFERANT Datenlieferant (Zeichenkette max. 4096 Zeichen)
Person oder Stelle, die einen Transferdatensatz erzeugt
DATEOFCHNG Datum letzte Änderung (Datum und Zeit)
Datum der letzten Änderung am Objekt (Attribute und/oder Geometrie)
EIGENTUEMER Eigentümer (Zeichenkette max. 4096 Zeichen)
LAGEBESTIMMUNG Lagebestimmung (codierte Werte)
Wert Bedeutung
2 ungenau
3 geortet
99 unbekannt
1 genau
OBJ_ID Objektidentifikation (Zeichenkette max. 4096 Zeichen)
eindeutige Objektidentifikation, in INTERLIS zusätzlich redundant als Attribut modelliert
OBJEKTART Objektart Gas (Linie) (codierte Werte)
Wert Bedeutung
1 Fernwirkkabel
2 Leitung
3 Schutzrohr
STATUS Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
FILENAME Filename (Zeichenkette max. 4096 Zeichen)
Flächen
ID LKMAPGAS_V2_PY
Beschrieb Leitungskataster Gas (Flächen)
Elementtyp   Fläche
Nachführungsstand 27.04.2025
Attribut Alias (Typ) / Beschreibung
CREABY Erstellt durch (Zeichenkette max. 4096 Zeichen)
Person oder Stelle, die zuständig ist für Erheben, Nachführen und Verwalten eines Datensatzes (in INTERLIS DATENHERR)
DATENLIEFERANT Datenlieferant (Zeichenkette max. 4096 Zeichen)
Person oder Stelle, die einen Transferdatensatz erzeugt
DATEOFCHNG Datum letzte Änderung (Datum und Zeit)
Datum der letzten Änderung am Objekt (Attribute und/oder Geometrie)
EIGENTUEMER Eigentümer (Zeichenkette max. 4096 Zeichen)
LAGEBESTIMMUNG Lagebestimmung (codierte Werte)
Wert Bedeutung
2 ungenau
3 geortet
99 unbekannt
1 genau
OBJ_ID Objektidentifikation (Zeichenkette max. 4096 Zeichen)
eindeutige Objektidentifikation, in INTERLIS zusätzlich redundant als Attribut modelliert
OBJEKTART Objektart Gas (Fläche) (codierte Werte)
Wert Bedeutung
1 Sicherheitskorridor
2 Spezialbauwerk
99 unbekannt
STATUS Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
FILENAME Filename (Zeichenkette max. 4096 Zeichen)
Punkte
ID LKMAPGAS_V2_PT1
Beschrieb Leitungskataster Gas (Punkte)
Elementtyp   Punkt
Nachführungsstand 27.04.2025
Attribut Alias (Typ) / Beschreibung
CREABY Erstellt durch (Zeichenkette max. 4096 Zeichen)
Person oder Stelle, die zuständig ist für Erheben, Nachführen und Verwalten eines Datensatzes (in INTERLIS DATENHERR)
DATENLIEFERANT Datenlieferant (Zeichenkette max. 4096 Zeichen)
Person oder Stelle, die einen Transferdatensatz erzeugt
DATEOFCHNG Datum letzte Änderung (Datum und Zeit)
Datum der letzten Änderung am Objekt (Attribute und/oder Geometrie)
EIGENTUEMER Eigentümer (Zeichenkette max. 4096 Zeichen)
LAGEBESTIMMUNG Lagebestimmung (codierte Werte)
Wert Bedeutung
2 ungenau
3 geortet
99 unbekannt
1 genau
OBJ_DIMEN1 Grösseres Mass Objekt [mm] (natürliche Zahl 8 Bytes)
OBJ_DIMEN2 Kleineres Mass Objekt [mm] (natürliche Zahl 8 Bytes)
OBJ_ID Objektidentifikation (Zeichenkette max. 4096 Zeichen)
eindeutige Objektidentifikation, in INTERLIS zusätzlich redundant als Attribut modelliert
OBJEKTART Objektart Gas (Punkt) (codierte Werte)
Wert Bedeutung
1 Absperrorgan
2 Gaslaterne
3 Kabelpunkt Kabelschacht
4 Kabelpunkt Kabine
5 Rohrleitungsteil Bogen horizontal
6 Rohrleitungsteil Bogen vertikal
7 Schacht
8 Siphon
99 unbekannt
STATUS Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
SYMBOL_ORI Symbolorientierung [°] (natürliche Zahl 8 Bytes)
E_COORD Ostkoordinate (natürliche Zahl 8 Bytes)
N_COORD Nordkoordinate (natürliche Zahl 8 Bytes)
FILENAME Filename (Zeichenkette max. 4096 Zeichen)
Punkte
ID LKMAPGAS_V2_PT2
Beschrieb Leitungskataster Gas (Beschriftungen)
Elementtyp   Punkt
Nachführungsstand 27.04.2025
Attribut Alias (Typ) / Beschreibung
ORI Orientierung Name [°] (natürliche Zahl 8 Bytes)
PLANTYP Plantyp (codierte Werte)
Wert Bedeutung
1 Leitungskataster
2 Werkplan
3 Übersichtsplan
TEXT_INH Textinhalt (Zeichenkette max. 4096 Zeichen)
HALI Textausirchtung horizontal (codierte Werte)
Wert Bedeutung
1 Left
2 Center
3 Right
VALI Textausrichtung vertikal (codierte Werte)
Wert Bedeutung
1 Top
2 Cap
3 Half
4 Base
5 Bottom
FILENAME Filename (Zeichenkette max. 4096 Zeichen)
Kollektionen
Dieser Datensatz ist in folgenden Kollektionen (Datensammlungen) enthalten:
Leitungskataster: LKMap (minimales Geodatenmodell, via geodienste.ch) LKMPMGDM_REF
Leitungskataster LKMap LKMAPXXX_COL
technische Informationen
anzeigen
Elemente
Linien (LKMAPGAS_V2_LI)
Geo-Nummer LKMAPGAS_V2_LI
Z-Werte (Höhe) Ja
M-Werte (Messwerte) Nein
Flächen (LKMAPGAS_V2_PY)
Geo-Nummer LKMAPGAS_V2_PY
Z-Werte (Höhe) Ja
Punkte (LKMAPGAS_V2_PT1)
Geo-Nummer LKMAPGAS_V2_PT1
Z-Werte (Höhe) Ja
Punkte (LKMAPGAS_V2_PT2)
Geo-Nummer LKMAPGAS_V2_PT2
Z-Werte (Höhe) Nein
Ausdehnung, Nachführung
Geographischer Bezug
Ymax:  1246779
Xmin:  2602495 Xmax:  2676806
Ymin:  1152122
Koordinatensystem CH1903+_LV95

Version 2
Revision (Zeitstand) 27.04.2025 (Revision 60)
Geplante Nachführungen Metadaten: bei Bedarf
Ressourcen: Laufend
Fortschrittsstatus Kontinuierliche Aktualisierung
Grundlagen AV-Daten, UP10
Sprache, Zeichensatz Deutsch (de-CH), UTF-8
Publikation
Zugangsberechtigung B: beschränkt öffentlich
Nutzungsbedingungen "> beschränkt öffentlich
Datenstände Interlis
anzeigen
Dies ist ein zusammengesetztes Datenprodukt welches dezentral bewirtschaftet wird. Für dieses Datenprodukt ist unter models.geo.lu.ch ein Interlis-Datenmodell verfügbar.
Gemeinde Dateiname Format Zuletzt aktualisiert
Reiden d_reid_gas.xtf INTERLIS 2 (.xtf) 18.08.2021
Wikon d_wiko_gas.xtf INTERLIS 2 (.xtf) 22.02.2021
mehrere ewl-ktlu_gas.xtf INTERLIS 2 (.xtf) 16.01.2025
mehrere wwz-ktlu_gas.xtf INTERLIS 2 (.xtf) 27.04.2025


letzte Aktualisierung dieser Seite (Stand der Metadaten): 12.04.2025
