Leitungskataster Elektrizität (LKMAPELE_DS)

Datensatz LKMAPELE_DS

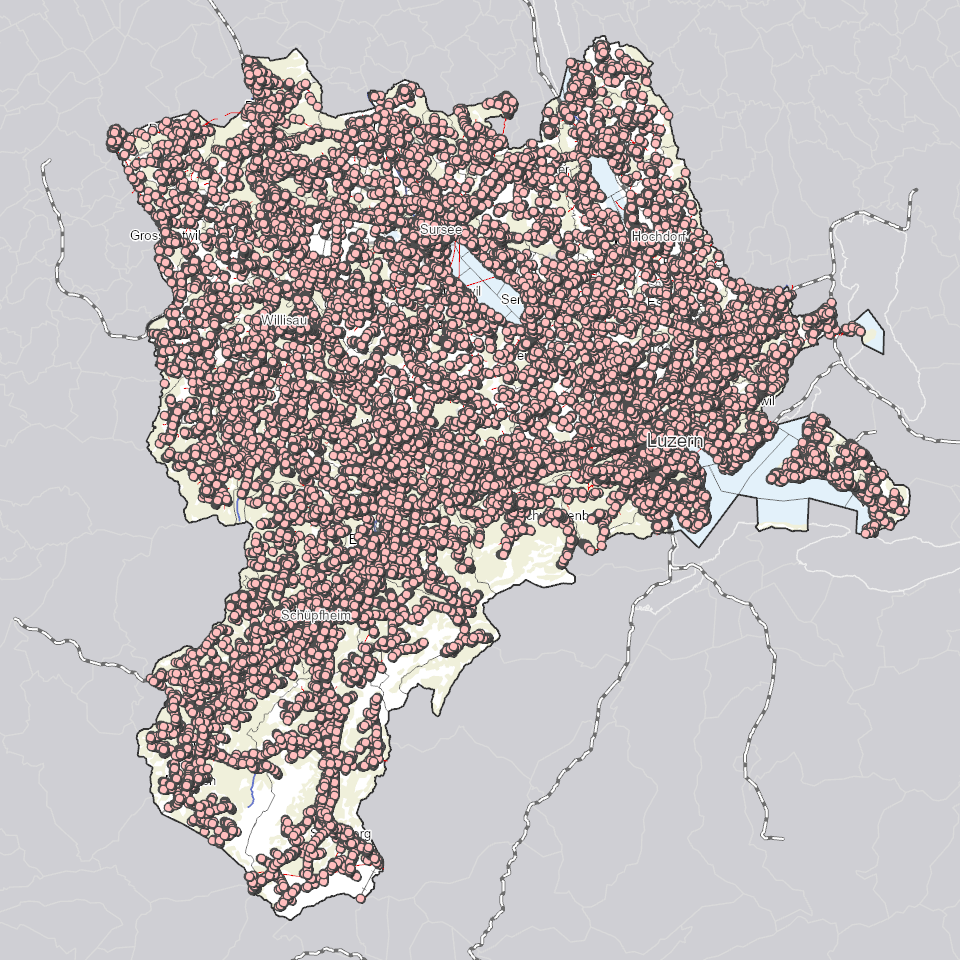

Leitungskataster Elektrizität

Schlüsselwörter: Elektrizität, Energie, Gebäude und Anlagen, Leitung, Leitungskataster, Netzstruktur, Ver- und Entsorgung, 3D
Kategorie: Q1 Energie

Flächen-, Längen- und Punktobjekte (inkl. Beschriftungen) des Leitungskatasters Elektrizität.

Der Leitungskataster beinhaltet alle Leitungswerke der Medien Abwasser, Elektrizität, Fernwärme, Gas, Kommunikation und Wasser. Er bietet eine Übersicht über die ober- und unterirdischen Leitungen, Trassen und die zugehörigen baulichen Objekte.

Der Leitungskataster Elektrizität ist im passwortgeschützten Bereich des Raumdatenpools (Expertviewer) eingebunden und kann nur von den dafür berechtigten Benutzer eingesehen werden. Der Leitungskataster Elektrizität basiert auf dem Modell SIA405_LKMap_2015_LV95 (INTERLIS).

Datenbezug: Leitungskataster Elektrizität (Geodatenshop) [aktuelle Version]

Inhalt

Die Inhalte eines Datensatzes können aus technischen Gründen (z.B. unterschiedliche Geometrien oder Auflösungen) auf mehrere Dateien (sog. Elemente) verteilt sein.

Linien


ID	LKMAPELE_V2_LI
Beschrieb	Leitungskataster Elektrizität (Linien)
Elementtyp	Polyline
Nachführungsstand	24.04.2025

Attribut

Alias (Typ) / Beschreibung

BREITE

Breite [mm] (natürliche Zahl 8 Bytes)

CREABY

Erstellt durch (Zeichenkette max. 4096 Zeichen)
Person oder Stelle, die zuständig ist für Erheben, Nachführen und Verwalten eines Datensatzes (in INTERLIS DATENHERR)

DATENLIEFERANT

Datenlieferant (Zeichenkette max. 4096 Zeichen)
Person oder Stelle, die einen Transferdatensatz erzeugt

DATEOFCHNG

Datum letzte Änderung (Datum und Zeit)
Datum der letzten Änderung am Objekt (Attribute und/oder Geometrie)

EIGENTUEMER

Eigentümer (Zeichenkette max. 4096 Zeichen)

LAGEBESTIMMUNG

Lagebestimmung (

codierte Werte)

Wert	Bedeutung
2	ungenau
3	geortet
99	unbekannt
1	genau

OBJ_ID

Objektidentifikation (Zeichenkette max. 4096 Zeichen)
eindeutige Objektidentifikation, in INTERLIS zusätzlich redundant als Attribut modelliert

STATUS

Status (

codierte Werte)

Wert	Bedeutung
1	ausser Betrieb
2	in Betrieb
3	tot
99	unbekannt
96	weitere

OBJEKTART

Objektart Elektrizität (Linie) (

codierte Werte)

Wert	Bedeutung
1	Anker Strebe
2	Trasse oberirdisch
3	Trasse unterirdisch

FILENAME

Filename (Zeichenkette max. 4096 Zeichen)

Flächen


ID	LKMAPELE_V2_PY
Beschrieb	Leitungskataster Elektrizität (Flächen)
Elementtyp	Fläche
Nachführungsstand	24.04.2025

Attribut

Alias (Typ) / Beschreibung

CREABY

Erstellt durch (Zeichenkette max. 4096 Zeichen)
Person oder Stelle, die zuständig ist für Erheben, Nachführen und Verwalten eines Datensatzes (in INTERLIS DATENHERR)

DATENLIEFERANT

Datenlieferant (Zeichenkette max. 4096 Zeichen)
Person oder Stelle, die einen Transferdatensatz erzeugt

DATEOFCHNG

Datum letzte Änderung (Datum und Zeit)
Datum der letzten Änderung am Objekt (Attribute und/oder Geometrie)

EIGENTUEMER

Eigentümer (Zeichenkette max. 4096 Zeichen)

LAGEBESTIMMUNG

Lagebestimmung (

codierte Werte)

Wert	Bedeutung
2	ungenau
3	geortet
99	unbekannt
1	genau

OBJ_ID

Objektidentifikation (Zeichenkette max. 4096 Zeichen)
eindeutige Objektidentifikation, in INTERLIS zusätzlich redundant als Attribut modelliert

STATUS

Status (

codierte Werte)

Wert	Bedeutung
1	ausser Betrieb
2	in Betrieb
3	tot
99	unbekannt
96	weitere

OBJEKTART

Objektart Elektrizität (Fläche) (

codierte Werte)

Wert	Bedeutung
1	Spezialbauwerk Schacht
2	Spezialbauwerk Kabine
3	Spezialbauwerk Station
4	Spezialbauwerk Öffentlicher Verbraucher
5	Tragwerk
6	Trasse
99	unbekannt

FILENAME

Filename (Zeichenkette max. 4096 Zeichen)

BREITE

Breite [mm] (natürliche Zahl 8 Bytes)

Punkte


ID	LKMAPELE_V2_PT1
Beschrieb	Leitungskataster Elektrizität (Punkte)
Elementtyp	Punkt
Nachführungsstand	24.04.2025

Attribut

Alias (Typ) / Beschreibung

CREABY

Erstellt durch (Zeichenkette max. 4096 Zeichen)
Person oder Stelle, die zuständig ist für Erheben, Nachführen und Verwalten eines Datensatzes (in INTERLIS DATENHERR)

DATENLIEFERANT

Datenlieferant (Zeichenkette max. 4096 Zeichen)
Person oder Stelle, die einen Transferdatensatz erzeugt

DATEOFCHNG

Datum letzte Änderung (Datum und Zeit)
Datum der letzten Änderung am Objekt (Attribute und/oder Geometrie)

EIGENTUEMER

Eigentümer (Zeichenkette max. 4096 Zeichen)

LAGEBESTIMMUNG

Lagebestimmung (

codierte Werte)

Wert	Bedeutung
2	ungenau
3	geortet
99	unbekannt
1	genau

OBJ_DIMEN1

Grösseres Mass Objekt [mm] (natürliche Zahl 8 Bytes)

OBJ_DIMEN2

Kleineres Mass Objekt [mm] (natürliche Zahl 8 Bytes)

OBJ_ID

Objektidentifikation (Zeichenkette max. 4096 Zeichen)
eindeutige Objektidentifikation, in INTERLIS zusätzlich redundant als Attribut modelliert

OBJEKTART

Objektart Elektrizität (Punkt) (

codierte Werte)

Wert	Bedeutung
1	Kabine
2	Öffentlicher Verbraucher
3	Schacht rechteckig
4	Schacht rund
5	Station
6	Tragwerk
99	unbekannt

STATUS

Status (

codierte Werte)

Wert	Bedeutung
1	ausser Betrieb
2	in Betrieb
3	tot
99	unbekannt
96	weitere

SYMBOL_ORI

Symbolorientierung [°] (natürliche Zahl 8 Bytes)

E_COORD

Ostkoordinate (natürliche Zahl 8 Bytes)

N_COORD

Nordkoordinate (natürliche Zahl 8 Bytes)

FILENAME

Filename (Zeichenkette max. 4096 Zeichen)

Punkte


ID	LKMAPELE_V2_PT2
Beschrieb	Leitungskataster Elektrizität (Beschriftungen)
Elementtyp	Punkt
Nachführungsstand	24.04.2025

Attribut

Alias (Typ) / Beschreibung

HALI

Textausirchtung horizontal (

codierte Werte)

Wert	Bedeutung
1	Left
2	Center
3	Right

ORI

Orientierung Name [°] (natürliche Zahl 8 Bytes)

PLANTYP

Plantyp (

codierte Werte)

Wert	Bedeutung
1	Leitungskataster
2	Werkplan
3	Übersichtsplan

TEXT_INH

Textinhalt (Zeichenkette max. 4096 Zeichen)

VALI

Textausrichtung vertikal (

codierte Werte)

Wert	Bedeutung
1	Top
2	Cap
3	Half
4	Base
5	Bottom

FILENAME

Filename (Zeichenkette max. 4096 Zeichen)

Kollektionen

Dieser Datensatz ist in folgenden Kollektionen (Datensammlungen) enthalten:

Leitungskataster Elektrizität LKMAPELE_COL

Leitungskataster: LKMap (minimales Geodatenmodell, via geodienste.ch) LKMPMGDM_REF

Leitungskataster LKMap LKMAPXXX_COL

technische Informationen

anzeigen

Elemente
Linien (LKMAPELE_V2_LI)
Geo-Nummer	LKMAPELE_V2_LI
Z-Werte (Höhe)	Nein
M-Werte (Messwerte)	Nein
Flächen (LKMAPELE_V2_PY)
Geo-Nummer	LKMAPELE_V2_PY
Z-Werte (Höhe)	Nein
Punkte (LKMAPELE_V2_PT1)
Geo-Nummer	LKMAPELE_V2_PT1
Z-Werte (Höhe)	Nein
Punkte (LKMAPELE_V2_PT2)
Geo-Nummer	LKMAPELE_V2_PT2
Z-Werte (Höhe)	Nein

Ausdehnung, Nachführung

Geographischer Bezug

	Y_max: 1237191
X_min: 2630107		X_max: 2681401
	Y_min: 1181448

Koordinatensystem

CH1903+_LV95

Version

Revision (Zeitstand)

24.04.2025 (Revision 130)

Geplante Nachführungen

Metadaten: bei Bedarf
Ressourcen: Laufend

Fortschrittsstatus

Kontinuierliche Aktualisierung

Grundlagen

AV-Daten, UP10

Sprache, Zeichensatz

Deutsch (de-CH), UTF-8

Publikation
Zugangsberechtigung	B: beschränkt öffentlich
Nutzungsbedingungen	"> beschränkt öffentlich

Datenstände Interlis

anzeigen

Dies ist ein zusammengesetztes Datenprodukt welches dezentral bewirtschaftet wird. Für dieses Datenprodukt ist unter models.geo.lu.ch ein Interlis-Datenmodell verfügbar.

Gemeinde	Dateiname	Format	Zuletzt aktualisiert
	ckw-schw_ele.xtf	INTERLIS 2 (.xtf)	04.12.2024
	st-ktlu_ele.xtf	INTERLIS 2 (.xtf)	03.04.2024
Adligenswil	ckw-adli_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Aesch	ckw-aesc_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Alberswil	ckw-albe_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Altbüron	ckw-altb_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Altishofen	ckw-eber_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Altishofen	ckw-alti_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Ballwil	ckw-ball_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Ballwil	b_ball_ele_01.xtf	INTERLIS 2 (.xtf)	24.04.2025
Beromünster	ckw-bero_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Beromünster	ckw-neud_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Beromünster	ckw-gunz_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Beromünster	ckw-swac_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Buchrain	ckw-bucr_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Buttisholz	ckw-butt_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Büron	ckw-buer_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Dagmersellen	ckw-uffi_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Dagmersellen	ckw-dagm_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Dagmersellen	ckw-bucs_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Dierikon	ckw-dier_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Doppleschwand	ckw-dopp_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Ebikon	ckw-ebik_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Egolzwil	ckw-egol_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Eich	ckw-eich_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Emmen	ckw-emme_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Entlebuch	ckw-entl_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Ermensee	ckw-erme_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Eschenbach	b_esen_ele_01.xtf	INTERLIS 2 (.xtf)	22.10.2021
Eschenbach	ckw-esen_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Escholzmatt-Marbach	ckw-marb_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Escholzmatt-Marbach	ckw-esol_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Ettiswil	ckw-etti_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Ettiswil	ckw-kott_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Fischbach	ckw-fisb_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Flühli	ckw-flue_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Geuensee	ckw-geue_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Gisikon	ckw-gisi_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Greppen	ckw-grep_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Grossdietwil	ckw-grdi_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Grosswangen	ckw-grwa_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Hasle	ckw-hasl_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Hergiswil	ckw-herg_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Hildisrieden	ckw-hild_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Hitzkirch	ckw-sulz_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Hitzkirch	ckw-haem_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Hitzkirch	ckw-rets_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Hitzkirch	ckw-altw_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Hitzkirch	ckw-mues_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Hitzkirch	ckw-mose_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Hitzkirch	ckw-gelf_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Hitzkirch	ckw-hitz_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Hitzkirch	b_hitz_ele.xtf	INTERLIS 2 (.xtf)	12.01.2025
Hochdorf	ckw-hoch_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Hochdorf	wwz-hoch_ele.xtf	INTERLIS 2 (.xtf)	30.08.2024
Hohenrain	ckw-hohe_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Hohenrain	ckw-liel_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Honau	ckw-hona_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Horw	ckw-horw_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Inwil	ckw-inwi_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Knutwil	ckw-knut_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Kriens	ckw-krie_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Luthern	ckw-luth_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Luzern	ckw-luze_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Luzern	ckw-litt_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Malters	ckw-malt_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Mauensee	ckw-maue_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Meggen	ckw-megg_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Meierskappel	ckw-meie_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Menznau	ckw-menz_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Nebikon	ckw-nebi_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Neuenkirch	ckw-neue_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Nottwil	ckw-nott_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Oberkirch	ckw-ober_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Pfaffnau	ckw-pfaf_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Rain	ckw-rain_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Reiden	ckw-lang_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Reiden	ckw-rich_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Reiden	ckw-reid_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Rickenbach	ckw-rick_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Rickenbach	ckw-pfef_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Roggliswil	ckw-rogg_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Romoos	ckw-romo_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Root	ckw-root_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Rothenburg	ckw-roth_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Ruswil	ckw-rusw_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Römerswil	ckw-herl_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Römerswil	ckw-roem_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Schenkon	ckw-senk_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Schlierbach	ckw-slie_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Schongau	ckw-song_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Schwarzenberg	ckw-swer_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Schötz	ckw-ohms_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Schötz	ckw-soet_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Schüpfheim	ckw-suep_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Sempach	ckw-semp_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Sursee	ckw-surs_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Triengen	ckw-wini_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Triengen	ckw-trie_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Triengen	ckw-kulm_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Triengen	ckw-wili_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Udligenswil	ckw-udli_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Ufhusen	ckw-ufhu_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Vitznau	ckw-vitz_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Wauwil	ckw-wauw_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Weggis	ckw-wegg_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Werthenstein	ckw-wert_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Wikon	ckw-wiko_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Willisau	ckw-wila_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Willisau	ckw-wils_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Willisau	ckw-gett_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Wolhusen	ckw-wolh_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
Zell	ckw-zell_ele.xtf	INTERLIS 2 (.xtf)	07.04.2025
mehrere	ewl-ktlu_ele.xtf	INTERLIS 2 (.xtf)	15.01.2025

letzte Aktualisierung dieser Seite (Stand der Metadaten): 26.04.2025
