Leitungskataster Abwasser (LKMAPABW_DS)

Datensatz LKMAPABW_DS

Leitungskataster Abwasser

Schlüsselwörter: Gebäude und Anlagen, Leitung, Leitungskataster, Trinkwasser, Ver- und Entsorgung
Kategorie: Q2 Wasser- und Abfallsysteme

Flächen-, Längen- und Punktobjekte (inkl. Beschriftungen) des Leitungskatasters Abwasser

Der Leitungskataster Abwasser ist im passwortgeschützten Bereich des Raumdatenpools (Expertviewer) eingebunden und kann nur von berechtigten Benutzern eingesehen werden.

Das Datenmodell des Leitungskatasters Abwasser basiert auf dem Modell SIA405_LKMap_2015_LV95 (INTERLIS).

Datenbezug: Leitungskataster Abwasser (Geodatenshop) [aktuelle Version]

Inhalt

Die Inhalte eines Datensatzes können aus technischen Gründen (z.B. unterschiedliche Geometrien oder Auflösungen) auf mehrere Dateien (sog. Elemente) verteilt sein.

Flächen


ID	LKMAPABW_V1_PY
Beschrieb	Leitungskataster Abwasser (Flächen)
Elementtyp	Fläche , 183'532 Objekte
Nachführungsstand	30.04.2025

Attribut

Alias (Typ) / Beschreibung

DATENHERR

Datenherr (Zeichenkette max. 4096 Zeichen)

DATENLIEFERANT

Datenlieferant (Zeichenkette max. 4096 Zeichen)

DATEOFCHNG

Datum letzte Änderung (Datum und Zeit)

EIGENTUEMER

Eigentümer (Zeichenkette max. 4096 Zeichen)

FILENAME

Filename (Zeichenkette max. 4096 Zeichen)

IDENTIFIKATOR

Transferidentifikator (Zeichenkette max. 4096 Zeichen)

LAGEBESTIMMUNG

Lagebestimmung (

codierte Werte)

Wert	Bedeutung
1	genau
2	ungenau
3	geortet
99	unbekannt
95	nicht definiert

OBJEKTART

Objektart Abwasser (Fläche) (

codierte Werte)

Wert	Bedeutung
99	unbekannt
1	Einleitstelle
2	Spezialbauwerk, Ölabscheider, Schwimmstoffabscheider
3	Spezialbauwerk, Pumpwerk
4	Spezialbauwerk, Regenbecken
5	Spezialbauwerk, weitere
6	Versickerungsanlage
95	nicht definiert

STATUS

Status (

codierte Werte)

Wert	Bedeutung
1	ausser Betrieb
2	in Betrieb
3	tot
99	unbekannt
96	weitere
95	nicht definiert

Linien


ID	LKMAPABW_V1_LI
Beschrieb	Leitungskataster Abwasser (Linien)
Elementtyp	Polyline , 717'350 Objekte
Nachführungsstand	30.04.2025

Attribut

Alias (Typ) / Beschreibung

BREITE

Breite [mm] (natürliche Zahl 8 Bytes)

DATENHERR

Datenherr (Zeichenkette max. 4096 Zeichen)

DATENLIEFERANT

Datenlieferant (Zeichenkette max. 4096 Zeichen)

DATEOFCHNG

Datum letzte Änderung (Datum und Zeit)

EIGENTUEMER

Eigentümer (Zeichenkette max. 4096 Zeichen)

FILENAME

Filename (Zeichenkette max. 4096 Zeichen)

IDENTIFIKATOR

Transferidentifikator (Zeichenkette max. 4096 Zeichen)

LAGEBESTIMMUNG

Lagebestimmung (

codierte Werte)

Wert	Bedeutung
1	genau
2	ungenau
3	geortet
99	unbekannt
95	nicht definiert

OBJEKTART

Objektart Abwasser (Linie) (

codierte Werte)

Wert	Bedeutung
1	Fernwirkkabel
2	Haltung, Kanal
3	Schutzrohr
95	nicht definiert

PROFILTYP

Profiltyp (

codierte Werte)

Wert	Bedeutung
1	Eiprofil
2	Kreisprofil
3	Rechteckprofil
98	andere
99	unbekannt
95	nicht definiert

STATUS

Status (

codierte Werte)

Wert	Bedeutung
1	ausser Betrieb
2	in Betrieb
3	tot
99	unbekannt
96	weitere
95	nicht definiert

Punkte


ID	LKMAPABW_V1_PT1
Beschrieb	Leitungskataster Abwasser (Punkte)
Elementtyp	Punkt , 983'729 Objekte
Nachführungsstand	30.04.2025

Attribut

Alias (Typ) / Beschreibung

DATENHERR

Datenherr (Zeichenkette max. 4096 Zeichen)

DATENLIEFERANT

Datenlieferant (Zeichenkette max. 4096 Zeichen)

DATEOFCHNG

Datum letzte Änderung (Datum und Zeit)

EIGENTUEMER

Eigentümer (Zeichenkette max. 4096 Zeichen)

FILENAME

Filename (Zeichenkette max. 4096 Zeichen)

IDENTIFIKATOR

Transferidentifikator (Zeichenkette max. 4096 Zeichen)

LAGEBESTIMMUNG

Lagebestimmung (

codierte Werte)

Wert	Bedeutung
1	genau
2	ungenau
3	geortet
99	unbekannt
95	nicht definiert

OBJ_DIMEN1

Grösseres Mass Objekt [mm] (natürliche Zahl 8 Bytes)

OBJ_DIMEN2

Kleineres Mass Objekt [mm] (natürliche Zahl 8 Bytes)

OBJEKTART

Objektart Abwasser (Punkt) (

codierte Werte)

Wert	Bedeutung
99	unbekannt
1	Deckel
2	Einleitstelle
3	Kabelpunkt, Kabelschacht
4	Kabelpunkt, Kabine
5	Kabliberwechsel
6	Kanalanfang
7	Normschacht, Einlaufschacht
8	Normschacht, Geleiseschacht
9	Normschacht, Kontrollschacht
10	Normschacht, Ölabscheider, Schwimmstoffabscheider
11	Normschacht, Schlammsammler
12	Normschacht, weitere
13	Versickerungsanlage
95	nicht definiert

STATUS

Status (

codierte Werte)

Wert	Bedeutung
1	ausser Betrieb
2	in Betrieb
3	tot
99	unbekannt
96	weitere
95	nicht definiert

SYMBOL_ORI

Symbolorientierung [°] (natürliche Zahl 8 Bytes)

Punkte


ID	LKMAPABW_V1_PT2
Beschrieb	Leitungskataster Abwasser (Beschriftungen)
Elementtyp	Punkt , 1'599'617 Objekte
Nachführungsstand	30.04.2025

Attribut

Alias (Typ) / Beschreibung

FILENAME

Filename (Zeichenkette max. 4096 Zeichen)

HALI

Horizontale Ausrichtung (

codierte Werte)

Wert	Bedeutung
1	Left
2	Center
3	Right

IDENTIFIKATOR

IDENTIFIKATOR Transferidentifikator (Zeichenkette max. 4096 Zeichen)

ORI

Rotationswinkel [°] (natürliche Zahl 8 Bytes)

PLANTYP

Plantyp (

codierte Werte)

Wert	Bedeutung
1	Leitungskataster
2	Werkplan
3	Übersichtsplan
95	nicht definiert

TEXT_INH

Textinhalt (Zeichenkette max. 4096 Zeichen)

VALI

Vertikale Ausrichtung (

codierte Werte)

Wert	Bedeutung
1	Top
2	Cap
3	Half
4	Base
5	Bottom

Kollektionen

Dieser Datensatz ist in folgenden Kollektionen (Datensammlungen) enthalten:

Leitungskataster: LKMap (minimales Geodatenmodell, via geodienste.ch) LKMPMGDM_REF

Leitungskataster LKMap LKMAPXXX_COL

technische Informationen

anzeigen

Elemente
Flächen (LKMAPABW_V1_PY)
Geo-Nummer	LKMAPABW_V1_PY
Z-Werte (Höhe)	Nein
Linien (LKMAPABW_V1_LI)
Geo-Nummer	LKMAPABW_V1_LI
Z-Werte (Höhe)	Nein
M-Werte (Messwerte)	Nein
Punkte (LKMAPABW_V1_PT1)
Geo-Nummer	LKMAPABW_V1_PT1
Z-Werte (Höhe)	Nein
Punkte (LKMAPABW_V1_PT2)
Geo-Nummer	LKMAPABW_V1_PT2
Z-Werte (Höhe)	Nein

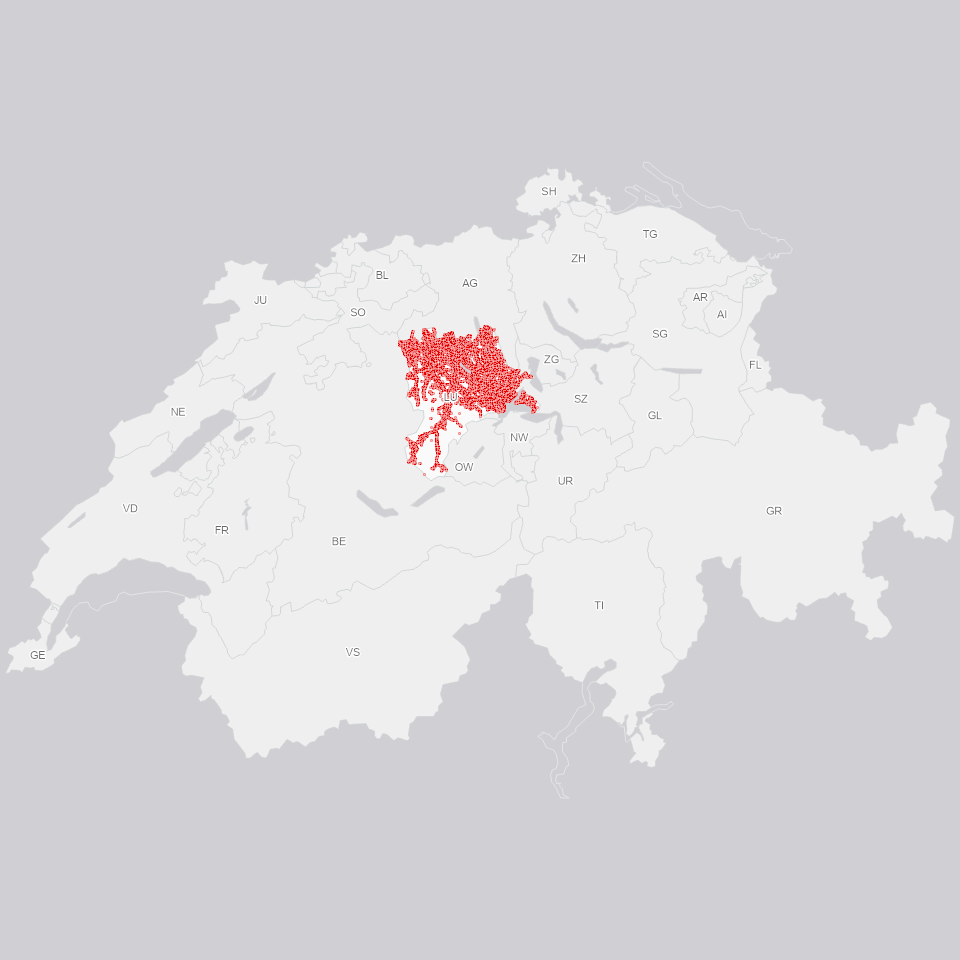

Ausdehnung, Nachführung

Geographischer Bezug

	Y_max: 1237387
X_min: 0		X_max: 2680819
	Y_min: 0

Koordinatensystem

CH1903+_LV95

Version

Revision (Zeitstand)

30.04.2025 (Revision 323)

Geplante Nachführungen

Metadaten: bei Bedarf
Ressourcen: Laufend

Fortschrittsstatus

Kontinuierliche Aktualisierung

Grundlagen

AV-Daten, UP10

Sprache, Zeichensatz

Deutsch (de-CH), UTF-8

Publikation
Zugangsberechtigung	B: beschränkt öffentlich
Nutzungsbedingungen	"> beschränkt öffentlich

Datenstände Interlis

anzeigen

Dies ist ein zusammengesetztes Datenprodukt welches dezentral bewirtschaftet wird. Für dieses Datenprodukt ist unter models.geo.lu.ch ein Interlis-Datenmodell verfügbar.

Gemeinde	Dateiname	Format	Zuletzt aktualisiert
	kstr-ktlu_sra.xtf	INTERLIS 2 (.xtf)	05.02.2023
	kstr-ktlu_abw.xtf	INTERLIS 2 (.xtf)	05.02.2023
	st-ktlu_abw.xtf	INTERLIS 2 (.xtf)	03.04.2024
Adligenswil	a_adli_abw.xtf	INTERLIS 2 (.xtf)	21.01.2025
Adligenswil	a_adli_fwa.xtf	INTERLIS 2 (.xtf)	17.01.2023
Aesch	b_aesc_abw.xtf	INTERLIS 2 (.xtf)	06.08.2024
Alberswil	d_albe_abw.xtf	INTERLIS 2 (.xtf)	17.09.2024
Altbüron	d_altb_sra.xtf	INTERLIS 2 (.xtf)	02.10.2023
Altbüron	d_altb_abw.xtf	INTERLIS 2 (.xtf)	13.04.2025
Altishofen	d_alti_sra.xtf	INTERLIS 2 (.xtf)	02.10.2023
Altishofen	d_alti_abw.xtf	INTERLIS 2 (.xtf)	13.03.2025
Ballwil	b_ball_abw.xtf	INTERLIS 2 (.xtf)	27.04.2025
Beromünster	c_bero_sra.xtf	INTERLIS 2 (.xtf)	17.01.2023
Beromünster	c_neud_fwa.xtf	INTERLIS 2 (.xtf)	17.01.2023
Beromünster	c_neud_abw.xtf	INTERLIS 2 (.xtf)	12.06.2024
Beromünster	c_gunz_sra.xtf	INTERLIS 2 (.xtf)	17.01.2023
Beromünster	c_swac_abw.xtf	INTERLIS 2 (.xtf)	22.09.2023
Beromünster	c_gunz_abw.xtf	INTERLIS 2 (.xtf)	15.01.2024
Beromünster	c_bero_abw.xtf	INTERLIS 2 (.xtf)	15.01.2024
Buchrain	b_bucr_abw.xtf	INTERLIS 2 (.xtf)	21.01.2025
Buttisholz	c_butt_abw.xtf	INTERLIS 2 (.xtf)	24.09.2024
Buttisholz	c_butt_sra.xtf	INTERLIS 2 (.xtf)	17.01.2023
Büron	c_buer_abw.xtf	INTERLIS 2 (.xtf)	22.12.2023
Dagmersellen	d_dagm_sra.xtf	INTERLIS 2 (.xtf)	02.10.2023
Dagmersellen	d_dagm_abw.xtf	INTERLIS 2 (.xtf)	14.03.2025
Dierikon	b_dier_abw.xtf	INTERLIS 2 (.xtf)	11.04.2024
Doppleschwand	e_dopp_abw.xtf	INTERLIS 2 (.xtf)	26.03.2025
Ebikon	a_ebik_abw.xtf	INTERLIS 2 (.xtf)	21.01.2025
Egolzwil	d_egol_abw.xtf	INTERLIS 2 (.xtf)	14.04.2025
Egolzwil	d_egol_sra.xtf	INTERLIS 2 (.xtf)	02.10.2023
Eich	c_eich_sra.xtf	INTERLIS 2 (.xtf)	17.01.2023
Eich	c_eich_fwa.xtf	INTERLIS 2 (.xtf)	17.01.2023
Eich	c_eich_abw.xtf	INTERLIS 2 (.xtf)	11.02.2025
Emmen	a_emme_abw.xtf	INTERLIS 2 (.xtf)	01.04.2025
Entlebuch	e_entl_abw_01.xtf	INTERLIS 2 (.xtf)	21.04.2024
Entlebuch	e_entl_abw.xtf	INTERLIS 2 (.xtf)	26.03.2025
Ermensee	b_erme_abw.xtf	INTERLIS 2 (.xtf)	30.10.2024
Eschenbach	b_esen_abw.xtf	INTERLIS 2 (.xtf)	06.03.2025
Escholzmatt-Marbach	e_esma_abw.xtf	INTERLIS 2 (.xtf)	21.03.2025
Ettiswil	d_kott_abw.xtf	INTERLIS 2 (.xtf)	16.04.2024
Ettiswil	d_etti_abw.xtf	INTERLIS 2 (.xtf)	13.12.2024
Fischbach	d_fisb_abw.xtf	INTERLIS 2 (.xtf)	24.09.2024
Flühli	e_flue_abw.xtf	INTERLIS 2 (.xtf)	11.03.2025
Geuensee	c_geue_sra.xtf	INTERLIS 2 (.xtf)	17.01.2023
Geuensee	c_geue_abw.xtf	INTERLIS 2 (.xtf)	15.01.2024
Gisikon	b_gisi_abw.xtf	INTERLIS 2 (.xtf)	06.12.2023
Greppen	b_grep_abw.xtf	INTERLIS 2 (.xtf)	30.04.2025
Grossdietwil	d_grdi_abw.xtf	INTERLIS 2 (.xtf)	13.04.2025
Grosswangen	c_grwa_abw.xtf	INTERLIS 2 (.xtf)	23.02.2025
Hasle	e_hasl_abw.xtf	INTERLIS 2 (.xtf)	26.03.2025
Hergiswil	d_herg_abw.xtf	INTERLIS 2 (.xtf)	27.09.2024
Hildisrieden	c_hild_abw.xtf	INTERLIS 2 (.xtf)	13.04.2025
Hitzkirch	b_hitz_abw.xtf	INTERLIS 2 (.xtf)	30.04.2025
Hochdorf	b_hoch_abw.xtf	INTERLIS 2 (.xtf)	05.03.2025
Hohenrain	b_hohe_abw.xtf	INTERLIS 2 (.xtf)	18.04.2025
Hohenrain	b_liel_abw.xtf	INTERLIS 2 (.xtf)	17.01.2023
Honau	b_hona_abw.xtf	INTERLIS 2 (.xtf)	12.01.2024
Horw	a_horw_abw.xtf	INTERLIS 2 (.xtf)	10.01.2025
Horw	a_horw_fwa.xtf	INTERLIS 2 (.xtf)	14.07.2023
Inwil	b_inwi_abw.xtf	INTERLIS 2 (.xtf)	23.12.2024
Knutwil	c_knut_abw.xtf	INTERLIS 2 (.xtf)	16.04.2024
Kriens	a_krie_abw.xtf	INTERLIS 2 (.xtf)	10.01.2025
Luthern	d_luth_abw.xtf	INTERLIS 2 (.xtf)	30.09.2024
Luzern	a_luze_abw.xtf	INTERLIS 2 (.xtf)	16.01.2025
Malters	e_malt_abw.xtf	INTERLIS 2 (.xtf)	19.03.2025
Malters	e_malt_abw_01.xtf	INTERLIS 2 (.xtf)	09.04.2025
Mauensee	c_maue_abw.xtf	INTERLIS 2 (.xtf)	18.12.2023
Mauensee	c_maue_sra.xtf	INTERLIS 2 (.xtf)	17.01.2023
Meggen	b_megg_abw.xtf	INTERLIS 2 (.xtf)	09.04.2025
Meierskappel	b_meie_abw.xtf	INTERLIS 2 (.xtf)	23.12.2024
Menznau	d_menz_abw.xtf	INTERLIS 2 (.xtf)	21.03.2025
Nebikon	d_nebi_abw.xtf	INTERLIS 2 (.xtf)	18.04.2024
Nebikon	d_nebi_sra.xtf	INTERLIS 2 (.xtf)	17.01.2023
Neuenkirch	c_neue_abw.xtf	INTERLIS 2 (.xtf)	13.01.2025
Nottwil	c_nott_abw.xtf	INTERLIS 2 (.xtf)	15.01.2024
Nottwil	c_nott_sra.xtf	INTERLIS 2 (.xtf)	17.01.2023
Nottwil	c_nott_fwa.xtf	INTERLIS 2 (.xtf)	17.01.2023
Oberkirch	c_ober_sra.xtf	INTERLIS 2 (.xtf)	17.01.2023
Oberkirch	c_ober_abw.xtf	INTERLIS 2 (.xtf)	15.01.2024
Pfaffnau	d_pfaf_sra.xtf	INTERLIS 2 (.xtf)	02.10.2023
Pfaffnau	d_pfaf_abw.xtf	INTERLIS 2 (.xtf)	15.04.2025
Pfaffnau	d_pfaf_fwa.xtf	INTERLIS 2 (.xtf)	02.10.2023
Rain	b_rain_abw.xtf	INTERLIS 2 (.xtf)	26.02.2025
Reiden	d_reid_abw.xtf	INTERLIS 2 (.xtf)	13.04.2025
Reiden	d_reid_sra.xtf	INTERLIS 2 (.xtf)	04.10.2023
Rickenbach	c_rick_abw.xtf	INTERLIS 2 (.xtf)	15.04.2025
Rickenbach	c_rick_fwa.xtf	INTERLIS 2 (.xtf)	03.10.2023
Roggliswil	d_rogg_abw.xtf	INTERLIS 2 (.xtf)	11.02.2025
Romoos	e_romo_abw.xtf	INTERLIS 2 (.xtf)	26.03.2025
Root	b_root_abw.xtf	INTERLIS 2 (.xtf)	21.01.2025
Rothenburg	b_roth_abw.xtf	INTERLIS 2 (.xtf)	07.06.2024
Ruswil	e_rusw_abw.xtf	INTERLIS 2 (.xtf)	26.02.2025
Ruswil	e_rusw_sra.xtf	INTERLIS 2 (.xtf)	17.01.2023
Römerswil	b_roem_abw.xtf	INTERLIS 2 (.xtf)	18.11.2024
Schenkon	c_senk_sra.xtf	INTERLIS 2 (.xtf)	17.01.2023
Schenkon	c_senk_abw.xtf	INTERLIS 2 (.xtf)	05.03.2025
Schenkon	c_senk_fwa.xtf	INTERLIS 2 (.xtf)	17.01.2023
Schlierbach	c_slie_abw.xtf	INTERLIS 2 (.xtf)	15.01.2024
Schlierbach	c_slie_sra.xtf	INTERLIS 2 (.xtf)	17.01.2023
Schongau	b_song_abw.xtf	INTERLIS 2 (.xtf)	18.04.2024
Schwarzenberg	e_swer_abw.xtf	INTERLIS 2 (.xtf)	07.04.2024
Schötz	d_soet_abw.xtf	INTERLIS 2 (.xtf)	13.04.2025
Schötz	d_soet_sra.xtf	INTERLIS 2 (.xtf)	16.10.2023
Schötz	d_soet_fwa.xtf	INTERLIS 2 (.xtf)	16.10.2023
Schüpfheim	e_suep_abw.xtf	INTERLIS 2 (.xtf)	26.03.2025
Sempach	c_semp_fwa.xtf	INTERLIS 2 (.xtf)	05.02.2023
Sempach	c_semp_abw.xtf	INTERLIS 2 (.xtf)	11.02.2025
Sempach	c_semp_sra.xtf	INTERLIS 2 (.xtf)	05.02.2023
Sursee	c_surs_abw.xtf	INTERLIS 2 (.xtf)	28.03.2025
Sursee	c_surs_sra.xtf	INTERLIS 2 (.xtf)	17.01.2023
Triengen	c_kulm_abw.xtf	INTERLIS 2 (.xtf)	11.02.2025
Triengen	c_trie_sra.xtf	INTERLIS 2 (.xtf)	28.02.2023
Triengen	c_wili_abw.xtf	INTERLIS 2 (.xtf)	11.02.2025
Triengen	c_wini_abw.xtf	INTERLIS 2 (.xtf)	11.02.2025
Triengen	c_trie_abw.xtf	INTERLIS 2 (.xtf)	11.02.2025
Triengen	c_trie_fwa.xtf	INTERLIS 2 (.xtf)	17.01.2023
Udligenswil	b_udli_abw.xtf	INTERLIS 2 (.xtf)	21.01.2025
Ufhusen	d_ufhu_abw.xtf	INTERLIS 2 (.xtf)	12.06.2024
Vitznau	b_vitz_abw.xtf	INTERLIS 2 (.xtf)	23.10.2024
Wauwil	d_wauw_abw.xtf	INTERLIS 2 (.xtf)	21.09.2023
Weggis	b_wegg_abw.xtf	INTERLIS 2 (.xtf)	30.04.2025
Werthenstein	e_wert_abw.xtf	INTERLIS 2 (.xtf)	19.03.2025
Wikon	d_wiko_abw.xtf	INTERLIS 2 (.xtf)	11.02.2025
Willisau	d_wils_abw.xtf	INTERLIS 2 (.xtf)	27.10.2024
Wolhusen	e_wolh_abw.xtf	INTERLIS 2 (.xtf)	19.03.2025
Zell	d_zell_abw.xtf	INTERLIS 2 (.xtf)	09.02.2025
mehrere	ara-wigg_abw.xtf	INTERLIS 2 (.xtf)	07.06.2024
mehrere	wwz-ktlu_fwa.xtf	INTERLIS 2 (.xtf)	27.06.2023

letzte Aktualisierung dieser Seite (Stand der Metadaten): 26.04.2025
